Трійник нержавіючий приварний: досвід, нюанси та реальні умови роботи

Якщо ви хоч раз мали справу з монтажем трубопроводів з нержавійки, то напевно стикалися з такою деталлю, як трійник нержавіючий приварний. Це, на перший погляд, простий елемент, але від його якості та правильного підбору іноді залежить не лише герметичність усієї системи, а й її довговічність. У моїй практиці, а це вже понад двадцять років роботи з нержавіючим металопрокатом та харчовим обладнанням, трійники зустрічалися у найрізноманітніших проєктах — від молочних заводів до пивоварень і хімічних виробництв. І кожного разу я переконувався: дрібниць у трубопровідній арматурі не буває.

У цій статті розповім, що це за деталь, у чому її особливості, як вибрати правильний варіант під конкретні умови та які нюанси варто враховувати під час монтажу. Обіцяю — жодної сухої теорії та шаблонних фраз, лише живий досвід і корисні спостереження.

Що таке трійник нержавіючий приварний

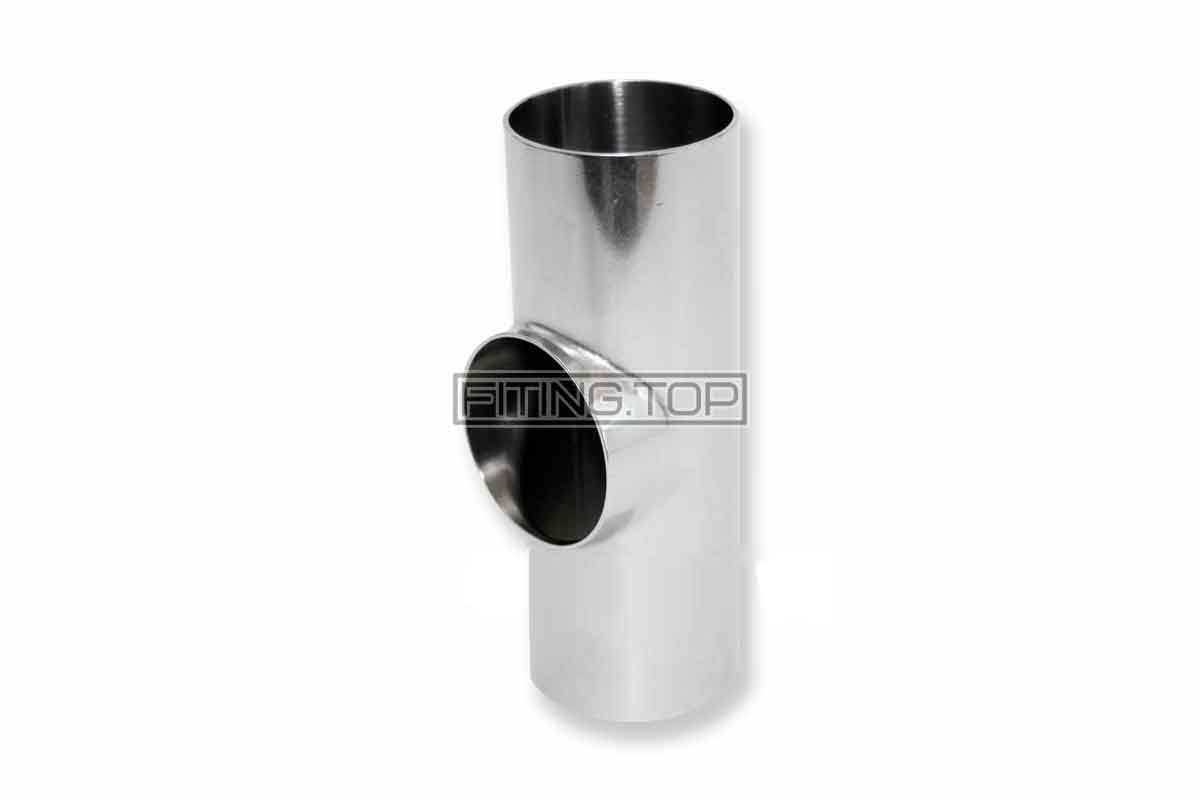

Приварний трійник — це фітинг, який з’єднує три ділянки труби під певним кутом (зазвичай 90°) і забезпечує розгалуження потоку. Виготовляється він з нержавіючої сталі, найчастіше марок AISI 304 або AISI 316.
Різниця між ними суттєва: 304-та чудово підходить для більшості харчових і промислових середовищ, а 316-та, завдяки додаванню молібдену, набагато стійкіша до хлорвмісних середовищ та морської води. У пивоварному обладнанні зазвичай використовується 304-та, у хімічній промисловості — 316-та.

Конструкція проста: три патрубки, два з яких розташовані на одній осі, а третій — перпендикулярно до них. Але навіть у такій простоті є чимало тонкощів. Наприклад, товщина стінки повинна відповідати робочому тиску в системі, а внутрішня поверхня — бути ідеально гладкою, щоб уникнути застійних зон і накопичення нальоту.

Де застосовуються приварні трійники з нержавійки

Найчастіше я зустрічав їх у таких сферах:

• Харчове виробництво — молочна, пивоварна, олієжирова промисловість.
• Хімічна та фармацевтична галузь — там, де важлива корозійна стійкість і стерильність.
• Водопідготовка — особливо на станціях, де труби контактують з агресивними реагентами.
• Енергетика — у системах подачі пари та конденсату.

Наприклад, на одному пивзаводі ми монтували лінію CIP-мийки, де трійники використовувалися для розгалуження труб з розчинами мийних засобів. Тут вимоги були особливі: зварювання повинно бути повністю герметичним, без пор і напливів, оскільки найменше порушення якості шва могло призвести до потрапляння бактерій і зриву всього виробничого циклу.

Особливості приварного з’єднання

Чому саме приварний, а не різьбовий або під кламп?
Все просто: приварювання забезпечує максимальну герметичність та міцність з’єднання. Різьба — це завжди потенційна зона витоків, а кламп — чудовий варіант для розбірних з’єднань, але він не розрахований на високий тиск і часті вібрації. Приварний трійник фактично стає монолітною частиною трубопроводу.

Водночас варто пам’ятати: монтаж приварних трійників потребує кваліфікованого зварювальника. Особливо якщо йдеться про харчову промисловість, де застосовується орбітальне зварювання із захистом внутрішньої поверхні аргоном. Ручне зварювання також можливе, але тоді доведеться дуже постаратися, щоб шов вийшов ідеальним.

Матеріали та стандарти

Як вже згадувалося, найпоширеніші марки сталі — AISI 304 і AISI 316.
Іноді зустрічається AISI 321 — варіант із додаванням титану, який краще витримує високі температури (до +850 °C) і часто застосовується в теплоенергетиці.

За стандартами, трійники можуть виготовлятися за DIN, ISO, ГОСТ. На практиці це важливо під час стикування з уже існуючим трубопроводом — невідповідність розмірів навіть на кілька міліметрів може спричинити серйозні проблеми при монтажі.

Виробничі ситуації та особисті спостереження

Пам’ятаю, як на одному молочному заводі ми міняли стару лінію на нову з нержавійки. Монтаж відбувався в обмежених умовах — старий цех, вузькі проходи. Один із трійників довелося вварювати буквально «на вазі». У таких випадках завжди перевіряєш шов не лише візуально, а й капілярним методом — щоб виключити мікротріщини. Цей випадок запам’ятався тим, що через невелику помилку в замірах трійник довелося переробляти, а це втрата часу і грошей. Відтоді я завжди перевіряю креслення двічі.

А от у пивоварні в Хмельницькому ми встановлювали трійники для подачі охолоджувача в ЦКТ. Там використовувалася сталь 316, адже в контурі циркулював розчин гліколю з інгібіторами корозії. Шви виконували орбітальним зварюванням, і досі, вже 5 років потому, система працює без нарікань.

Переваги та недоліки приварних трійників з нержавійки

Переваги:

• Висока міцність і герметичність.
• Довговічність — при правильному монтажі служать десятиліттями.
• Стійкість до корозії та агресивних середовищ.
• Гладка внутрішня поверхня — мінімальні гідравлічні втрати.

Недоліки:

• Потребують кваліфікованого зварювання.
• Монтаж займає більше часу, ніж установка роз’ємних з’єднань.
• У разі ремонту трійник доводиться вирізати.

На що звернути увагу при виборі

Я завжди дивлюся на три речі:

1. Марка сталі — щоб відповідала умовам експлуатації.
2. Товщина стінки — залежить від робочого тиску в системі.
3. Якість обробки — особливо внутрішньої поверхні та кромок.

Хороший трійник повинен бути без задирок, з рівною геометрією та точними розмірами. І, звичайно, не буде зайвим запросити сертифікат відповідності.

Висновок

Трійник нержавіючий приварний — це не просто з’єднувальна деталь, а ключовий елемент трубопровідної системи, від якого багато в чому залежить її надійність. Мій досвід показує: економія на таких фітингах і недбалість під час їх встановлення обертаються значно більшими витратами у майбутньому. Тому варто вибирати якісні вироби, працювати з перевіреними зварювальниками та не нехтувати контролем швів.

Якщо підходити до справи з розумом, трійник з нержавійки служитиме десятки років, не потребуючи ні заміни, ні ремонту.
