УЗО и дифавтоматы — будьте в безопасности

10.03.2021 12:30:537 просмотровАвтор: admin
УЗО и дифавтоматы — будьте в безопасности

Повреждение изоляции проводки — частое явление как в бытовых, так и в производственных помещениях. Источником опасности может стать не только оголенный провод, но и работающий прибор, подключенный к этой линии. Чтобы избежать последствий, на все линии электросети в помещении устанавливаются УЗО или дифавтоматы.

Как работает УЗО

УЗО постоянно отслеживает утечку тока. Для этого контролируется разница между током, который идет к прибору по «фазе» и возвращается по «нулевому» проводу. В момент превышения допустимой величины, устройство отключит эту линию. Реакция устройства практически мгновенная — 0,02 с, а безопасное для касания человека время составляет 0,17 с при 220 В и 0,08 с при 380 В. Такое устройство полностью защитит человека от удара током, даже если он возьмется за токопроводящие части электроприборов.

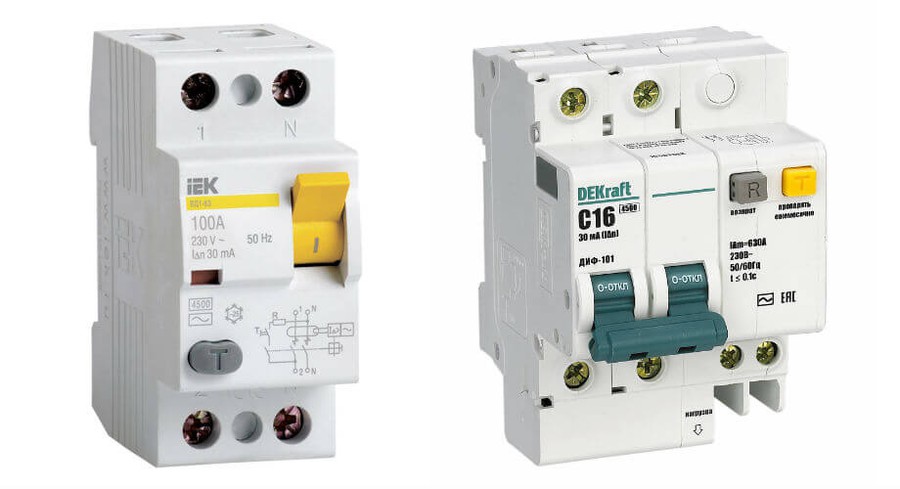

Для более надежной защиты автоматический выключатель и УЗО объединяются в одном оборудовании — дифференциальном автомате, который работает на двух узлах. Их задача — предотвратить негативное влияние скачков напряжения. Данный прибор защищает не только оборудование и человеческую жизнь, но и линии передачи электроэнергии. Подробнее ознакомиться с приборами, представленными в интернет-магазине 220 Volt, можно по ссылке https://220volt.com.ua/elektrika-i-svet/nizkovoltnoe-oborudovanie/ustrojstva-zashchitnogo-otklyucheniya-uzo-difavtomati.htm.

Типы УЗО

В основе УЗО — дифференциальный трансформатор тока, который имеет в однофазном варианте три обмотки. Две подключены к фазному и нулевому проводу, а третья — к пусковому механизму. Пуск выполняется либо посредством реле, либо электронными компонентами. Такое различие пускового органа соответственно реализуется в разных типах устройств:

  • электромеханических;
  • электронных.

Кроме однофазного УЗО, бывает и трехфазное. Через его сердечник проходит три фазных провода и один нулевой. Принцип работы схож с предыдущим вариантом — измеряется разница токов в разнонаправленном движении по проводам. Как только она превысит допустимую границу — передается сигнал на вторичную обмотку, дальше — на управляющий элемент.


Электронные или электромеханические

Основное отличие устройств в том, что в УЗО электромеханического типа к реле подведен провод от трансформатора, а в электронной модели питание идет от платы с электронными компонентами, которые обеспечивают работу защитного элемента. Плата же работает от фазного и нулевого проводов.

То есть при возникновении непредвиденных ситуаций в жилом помещении, например, обесточивается «ноль», но при этом ток поступает на «фазу», электронные УЗО не сработают, поскольку на них не поступает напряжение от нулевого провода. Следовательно, если человек прикоснется к прибору, на котором произошла утечка, его ударит током. А вот электромеханическое устройство сработает и в такой ситуации — ему для работы не нужен ток от двух проводов. Такие нюансы следует учитывать при установке устройств в жилых и нежилых помещениях.
